Vorplanung - Stromlaufplan und Bestückungsplan
Stromlaufplan und Bestückungsplan wurden gleichzeitig entwicklen und verschiedenen Prämissen angepasst. Mit Hilfe dieser Pläne kann der Aufbau relativ problemlos durchgeführt werden. Kleinere Anpassungen sollten sofort in die Pläne eingetragen werden, damit der Überblick nicht verloren geht.
Durch die auf der vorherigen Seite beschriebenen
"Entwicklungsfehler" musste das bisher vorgesehen Display gegen ein 3,3V-fähiges
getauscht werden.
Im neuen Entwurf wird das 0,96 Zoll OLED SSD1306
Display I2C 128 x 64 von AZ-Delivery eingebaut.

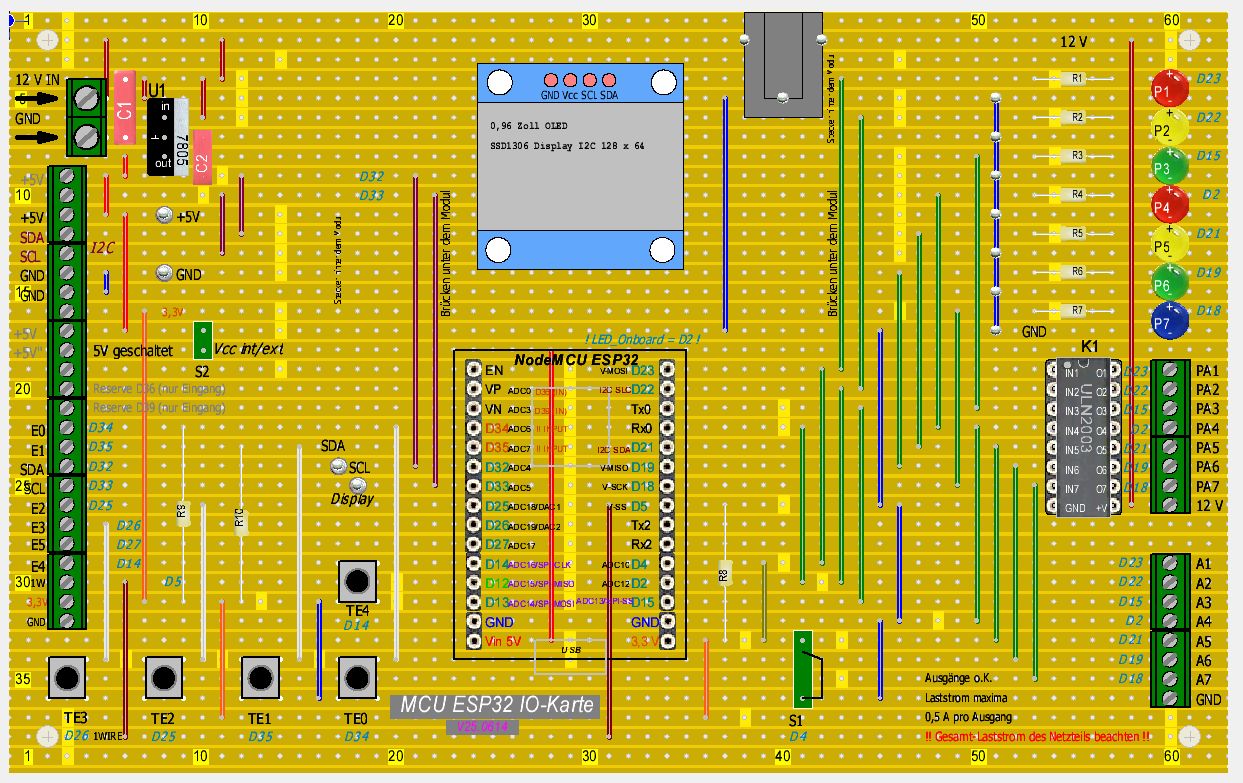

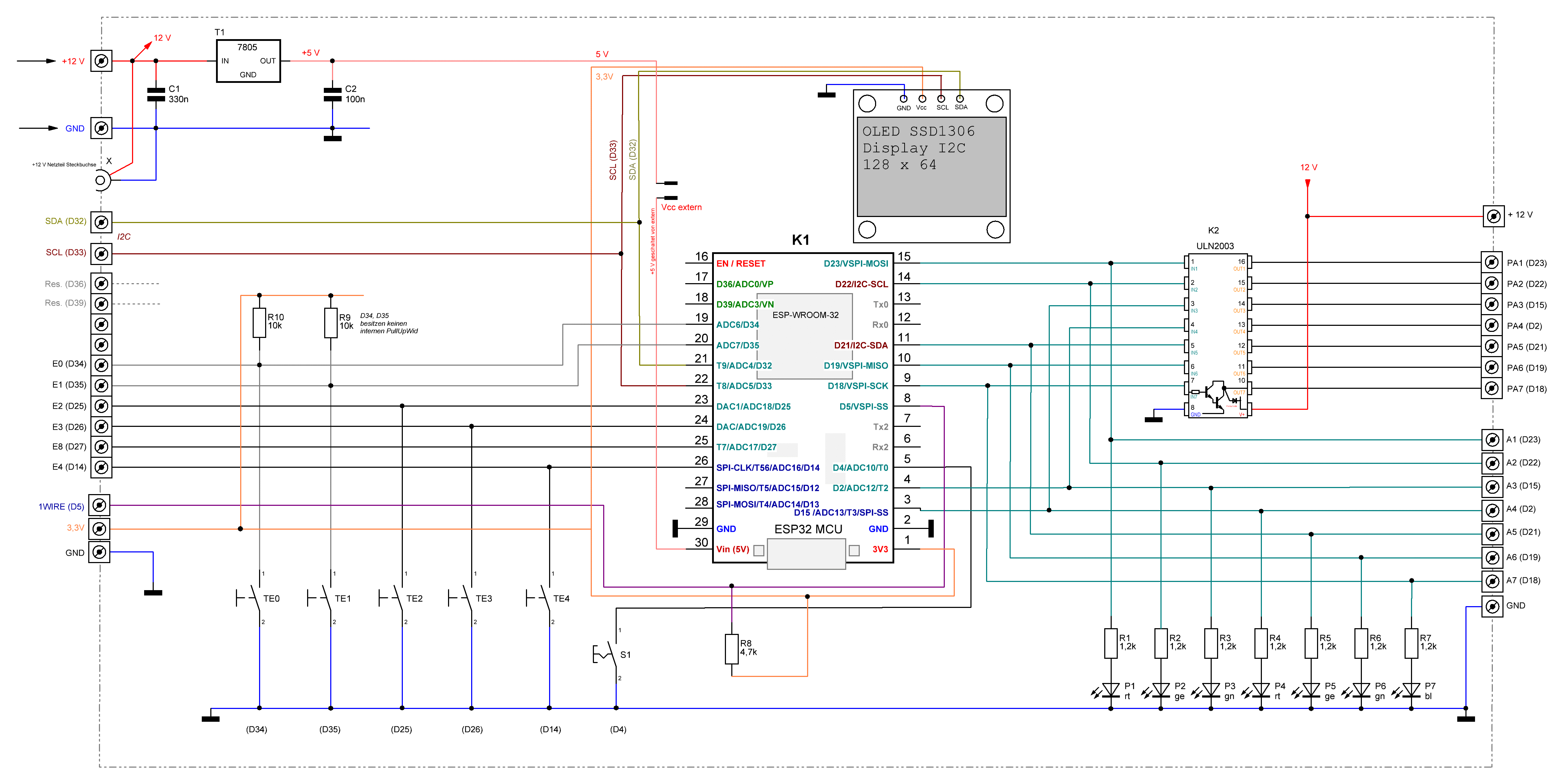

Die folgenden Abbildungen zeigen die endgültige Fassung beider Pläne:
